Tổng hợp các thao tác cơ bản trên block reference trong Cad

Khóa tham chiếu trong CAD đó là một thuộc tính quan trọng mà bạn không thể bỏ qua khi tham gia lần đầu tiên khóa học autocad để vẽ hình vẽ. Vậy thuộc tính này đóng vai trò gì? Các bước tạo thuộc tính? Các bước liên quan đến việc đổi tên thuộc tính là gì? Cùng tham khảo những kiến ​​thức quan trọng mà Chaolong TV Chia sẻ nó trong bài viết dưới đây.

Vai trò của thuộc tính tham chiếu khối trong Cad

Theo lời khuyên của các nhà thiết kế chuyên nghiệp, khi tạo một bản vẽ kỹ thuật nhất định không thể bỏ qua thuộc tính block reference. Vì thuộc tính này có nhiều vai trò quan trọng. Cụ thể như:
– Thuộc tính cho phép bạn di chuyển, sao chép bản vẽ này sang bản vẽ khác mà không làm mất tiêu điểm của đối tượng.
– Khi đang thiết kế một bản vẽ cơ – điện, bạn hoàn toàn có thể thay thế bằng một bản vẽ kiến ​​trúc mới.
– Khi tạo khối cho các đối tượng hoàn chỉnh, bạn có thể tạo thư viện hoàn thiện thông qua tham chiếu khối trong Cad.
– Sử dụng tham chiếu khối sẽ giúp bạn vẽ đối tượng nhanh hơn, đồng thời đo được thể tích và tỷ lệ của đối tượng.
Hiện nay trong các phiên bản phần mềm Autocad cấu hình 3 loại Block chính là: block tĩnh, block động và block thuộc tính. Trong đó, khối động là khối tham chiếu.

>>> Xem thêm: 4 Thủ Thuật Giúp Bạn Chỉnh Hatch Nhanh Trong Cad

Thuộc tính tham chiếu khối đặc biệt quan trọng đối với người dùng

Cách tạo tham chiếu khối trong autocad

Để tạo một khối tham chiếu trong quá trình vẽ AutoCAD, hãy làm theo các bước sau:
– Bước 1: Click vào mục block trong giao diện Autocad. Sau đó bấm vào mục Điểm chọn -> Chọn đối tượng sau đó nhấn ok để hiển thị khối cần tạo.
– Bước 2: Lúc này giao diện sẽ hiển thị các thông số, các bạn chỉ cần nhấn vào mục Cặp tuyến thẳng hàng để chọn thông số và Dim để đánh dấu khoảng cách chiều dài của đối tượng.
– DI DỜIQuy ước 3: Bấm vào mục hành động để thay đổi thuộc tính của các đối tượng. Sau đó nhấn Nhập -> Đóng trình chỉnh sửa khối bạn đã hoàn thành việc tạo một tham chiếu khối trong CAD.

Chỉ với 3 bước đơn giản, bạn có thể tạo một tham chiếu khối hoàn chỉnh

Cách đổi tên tham chiếu khối . thuộc tính

Trong trường hợp bạn muốn thay đổi tham chiếu khối chỉnh sửa của một số thuộc tính đối tượng như: tỷ lệ, kích thước, trọng lượng mô phỏng, bắt buộc bạn phải đổi tên thuộc tính tham chiếu khối mà bạn đã tạo trước đó. Để đổi tên thành công bạn chạy lệnh edit cad reference theo các bước sau:
– Bước 1: trong giao diện cadbạn bấm vào mục khóa mà bạn muốn đổi tên.
– Bước 2: Sau đó, trực tuyến Dòng lệnhbạn gõ lệnh Đổi tên để hiển thị lệnh đổi tên.
– Bước 3: Khi hộp thoại xuất hiện, nhấp vào tên của khối cũ mà bạn muốn đổi tên. Sau đó, nhập tên mới vào ô Đổi tên và nhập tên bạn định thay thế.
– Bước 4: Sau khi hoàn thành lệnh chỉnh sửa khối trực tiếp. NHẤP CHUỘT ĐƯỢC RỒI để lưu tất cả các tên bạn muốn thay đổi.

Đối với hoạt động đổi tên tham chiếu khối ở trên, bạn có thể dùng nó để đổi tên hàng loạt lệnh khác như: Kiểu kích thước, kiểu văn bản, lớp, chế độ xem, chế độ xem… Như vậy, việc nắm vững thao tác đổi tên tham chiếu khối chắc chắn sẽ giúp việc thiết kế bản vẽ CAD của bạn trở nên nhanh chóng và chính xác hơn.

>>> Xem thêm: Thủ thuật viết chữ trong Cad và đặt kiểu chữ

Chỉnh sửa tham chiếu khối Autocad có thể được áp dụng cho nhiều lệnh khác trong Cad

cách phá block tham chiếu trong cad

Để phá block trong cad các bạn thử làm theo các bước sau:

– Bước 1: mở mở hoặc sử dụng tổ hợp phím Ctrl + O

Bạn mở file muốn hủy

– Bước 2: Trong cửa sổ làm việc gõ X và hãy nhấn nổ tung hoặc bạn có thể chạy lệnh trong hộp Thanh điều khiển giống như trên hình ảnh

Chọn lệnh Explode

– Bước 3: Click chuột phải chọn đối tượng muốn phá khối

Bạn chọn đối tượng cần tiêu diệt

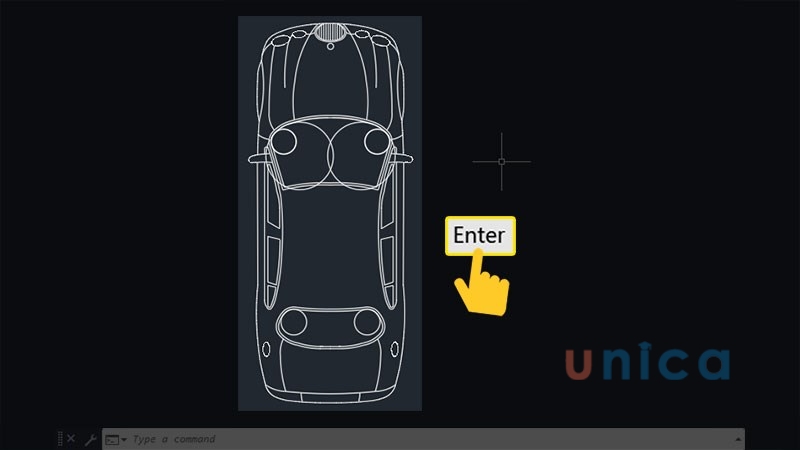

– Bước 4: Bạn gõ Đăng nhập để phá vỡ khối. Sau đó lưu lại và xem kết quả

Nhấn Enter và xem kết quả

Như vậy qua bài viết trên các bạn đã nắm được các thao tác cơ bản đối với thuộc tính tham chiếu khối trong Cad. Nắm vững các thao tác này sẽ hỗ trợ việc thiết kế bản vẽ của bạn chính xác và đẹp mắt hơn.

Chúc may mắn!
