Đối với những người mới bắt đầu với phần mềm học autocad thường không rõ ràng về vai trò và cách sử dụng Lệnh Xref trong Cad. Trên thực tế, đây là một lệnh rất quan trọng quyết định chất lượng của bản vẽ. Để hiểu rõ hơn về lệnh này trong AutoCAD, mời các bạn tham khảo những kiến thức bổ ích mà Chaolong TV Chia sẻ nó trong bài viết dưới đây.
Lệnh Xref trong cad như thế nào?
Xref là một tính năng cần thiết được nhiều công ty áp dụng trong công việc, các bản vẽ dự án cần có các Xref để liên kết với nhau. Đôi khi bạn mở một tập tin và thấy thông báo “Cập nhật vị trí…” thì người ta chưa gửi tập tin Xref cho bạn. Ví dụ bạn muốn vẽ thiết kế chiếu sáng cho chung cư thì cần phải có sơ đồ bố trí. Tuy nhiên, mỗi bản vẽ bạn sao chép sẽ khiến kích thước tệp tăng lên đáng kể. Vì vậy, sử dụng Xref có thể hiểu đơn giản là bạn tạo một ảo ảnh để sử dụng nó mà không cần phải sao chép trực tiếp bản vẽ đó.
Vai trò của lệnh Xref trong Cad
Xref là gì? Đây là câu hỏi thường gặp của những người mới bắt đầu học Autocad cơ bản và nâng cao như thiết kế bản vẽ trong Autocad. Cụ thể, đây là lệnh dùng để liên kết từng bản vẽ với bản vẽ chính, cho phép bạn thực hiện các thao tác song song trên hai bản vẽ cùng lúc.
Thông thường, lệnh Xref sẽ được sử dụng khi làm việc nhóm trong mạng LAN, hoặc khi tạo một bản vẽ kỹ thuật lớn. Vì vậy, mỗi người trong nhóm sẽ thực hiện một bản vẽ riêng, và người quản lý sẽ sử dụng lệnh Xref để sắp xếp các đối tượng trong bản vẽ mà người thiết kế cần. Khi bản vẽ hoàn thành, tệp solid sẽ được xuất và in.
Chỉ thị xref trong cad dùng để liên kết từng bản vẽ với bản vẽ chính
Cách quản lý bảng Xref
Việc quản lý bảng Xref trong Cad sẽ giúp người dùng chỉnh sửa thuộc tính đối tượng nhanh và chính xác hơn. Để quản lý bảng Xref, hãy làm theo các bước sau:

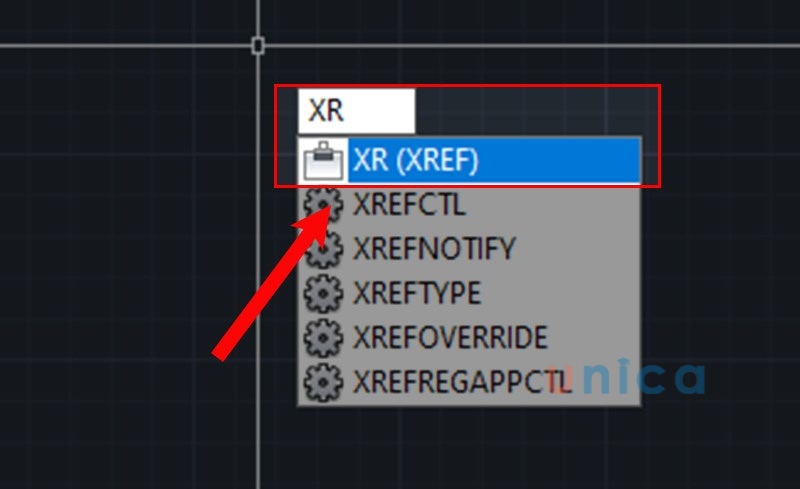

– Bước 1: Trong giao diện Autocad nhập lệnh XR rồi nhấn Enter để hiển thị lệnh
– Bước 2: Khi cửa sổ Xref hiện ra, các bạn chú ý một số công cụ sau:
+ người đàn ông tham khảo: Tên thư mục Xref
+ Trạng thái: Trạng thái bản vẽ Xref
+ KÍCH CỠ: Kích thước tệp Xref
+ Việc kinh doanh: Kiểu Xref (hiện tại hoặc không hoạt động)
+ ngày: Ngày tệp Xref được tạo
+ Lưu đường: Nơi lưu file Xref
Cách đính kèm file Xref vào bản vẽ bằng thanh Ribbon
Trong quá trình thiết kế bản vẽ, bạn có thể sử dụng phương pháp vẽ xref để đính kèm tệp vào bản vẽ thông qua thanh Ribbon. Nó rất đơn giản để làm như sau:
– Bước 1: Trên băng Ruy-băng giao diện, nhấp vào menu “Chèn”.
– Bước 2: Truyền bá tham khảo băngbạn chọn biểu tượng Đính kèm.
– Bước 3: Chọn file cần đính kèm và nhấn OK để hoàn tất.
>>> Xem thêm: Bí quyết sử dụng lệnh zoom trong Cad cực chuẩn
Bạn có thể sử dụng thanh Ribbon trong Cad để đính kèm file Xref vào bản vẽ
Cách đính kèm file Xref vào bản vẽ dựa trên bảng Xref
Ngoài việc sử dụng thanh Ribbon, bạn có thể sử dụng lệnh Xref để đính kèm tệp vào bản vẽ thông qua bảng điều khiển Xref. Tiến hành như sau:
– Bước 1: Click vào biểu tượng tập tin Xref trong giao diện
Cách tạo Xref trong CAD
– Bước 2: Chọn biểu tượng có ghi chú Đính kèm DWG
Cách tạo Xref trong CAD
– Bước 3: Chọn tệp cần nhập. Bây giờ sẽ xuất hiện bảng Đính kèm tài liệu tham khảo bên ngoài. Trong bảng này, bạn nên biết các công cụ hỗ trợ sau:
+ Đường dẫn tương đối: Đường dẫn tương đối
+ con đường đầy đủ: Đường dẫn đầy đủ
+ Không đời nào: Không có đường
Cách tạo Xref trong CAD
– Bước 4: trong phần Loại tham chiếubạn cần làm hai công cụ sau:
+ Tập tin đính kèm: Núi Xref
+ qua nối chồng: Overlay style, style này chèn Xref chồng lên bản vẽ chính
Cách tạo Xref trong CAD
– Bước 5: Sử dụng lệnh Unit trong cad để có thể xem trước giữa 2 file bản vẽ
Cách tạo Xref trong CAD
– Bước 6: Sau khi định dạng xong cho các công cụ nhấn OK để hoàn thành lệnh
Kết quả sau khi chạy lệnh tạo Xref trong CAD
Cách thay đổi kiểu Xref trong bản vẽ chính
Ngoài thắc mắc Xref là gì thì nhiều bạn mới bắt đầu tìm hiểu về Autocad cũng có chung một thắc mắc đó là cách thay đổi kiểu chữ Xref trong Cad trong bản vẽ chính. Trên thực tế, thao tác này được thực hiện như sau:
– Bước 1: Trên thanh công cụ Xref sử dụng nút chuột phải để nhấp vào tệp Xref và hãy nhấn mở để mở tập tin gốc Xref
Cách chỉnh sửa và cập nhật Xref trong AutoCAD
– Bước 2: Sau khi click và chỉnh sửa file gốc, một file Xref sẽ được gắn vào bản vẽ để hiển thị dòng nhắc ” Tải lại là bắt buộc “. Điều này có nghĩa là Autocad đang phát hiện các thay đổi đối với Xref gốc nên sẽ yêu cầu bạn cập nhật.
ghi chú: Đối với những phiên bản đó AutoCAD Phía trên sẽ hiển thị thông báo ở góc dưới bên phải màn hình.
Cách chỉnh sửa và cập nhật Xref trong AutoCAD
– Bước 3: Để cập nhật tệp, nhấp chuột phải vào tệp Xref và hãy nhấn tải lại. Lúc này, bản vẽ sẽ tải lại tệp Xref mới nhất.
Cách chỉnh sửa và cập nhật Xref trong AutoCAD
>>> Xem thêm: Hướng dẫn sử dụng lệnh trim trong cad để cắt nhanh và hiệu quả
Cách xóa, gỡ bỏ Xref trong AutoCAD
ghi chú: Để xóa hoặc xóa tệp Xref TRONG AutoCAD nó sẽ không ảnh hưởng đến bản vẽ chính
Để xóa và loại bỏ các tập tin Xref bạn chỉ cần nhấp chuột phải vào tập tin Xref và chọn Ngắt kết nối.
Cách xóa và gỡ bỏ file Xref trong CAD
Cách phá vỡ Xref thành CAD và chuyển đổi Xref thành Block
ghi chú: Đối với việc ghép file Xref vào file gốc sẽ gặp một số vấn đề như sau
– Kích thước tệp có khả năng tăng lên, làm cho tệp bản vẽ hiệu quả hơn.
– Các thuộc tính muốn sửa bởi bên khác như (Năng lượng, Nước…) sẽ khó sửa và mất nhiều thời gian hơn.
– Chỉ nên ghép thành khối khi đã vẽ xong bản vẽ chi tiết
Bạn muốn phá vỡ Xref trong cad bạn phải bấm vào Xref bạn phải chọn và chọn Cà vạt. Sau đó chọn Cà vạt đẹp đẩy Nó phụ thuộc vào nhu cầu kinh doanh của bạn. Và hãy nhấn ĐƯỢC RỒI.
ghi chú: Thiết yếu Cà vạt VÀ đẩy giống nhau. Khi gắn Xref vào file thật chứ không chỉ file ảnh.
Phá vỡ Xref trong Kad
Ngoài ra, bạn cũng nên có một lộ trình học sử dụng phần mềm AutoCad bài bản và cụ thể hơn, cũng như nắm được các thủ thuật đơn giản về thiết kế, trình bày và xử lý kỹ thuật trên máy tính.
Để có thể tổng hợp thêm kiến thức cũng như các công cụ hỗ trợ quá trình vẽ mời các bạn đọc thêm. Khóa học 3dmax tại Chaolong TV. Giảng viên đã đóng gói các video bài giảng của mình một cách chi tiết, có lộ trình từ cơ bản đến nâng cao giúp học viên dễ hiểu và có thể thực hành với các dự án thiết kế của riêng mình.
