Cách sử dụng lệnh scale trong Cad đơn giản nhất

Lệnh scale là một công cụ thường được sử dụng trong phần mềm Autocad. Tuy nhiên bạn nên dành một khoảng thời gian ngắn để học Autocad cũng như cách sử dụng lệnh scale trong Cad. Vậy lệnh này có tác dụng gì, cách sử dụng như thế nào, mời các bạn tham khảo bài viết mà Chaolong TV chia sẻ dưới đây!

Tác dụng của lệnh scale trên Cad

Lệnh scale hay còn gọi là lệnh sc trong Cad là lệnh dùng để thu nhỏ hoặc phóng to các đối tượng trong bản vẽ. Phóng to hay thu nhỏ sẽ phụ thuộc vào tỷ lệ bạn muốn thay đổi trong quá trình thiết kế kỹ thuật. Ví dụ: Sau khi bạn đã thiết kế khung hình tròn trong bản vẽ ô tô và bạn muốn thay đổi kích thước của hình tròn này to hơn thì bạn cần sử dụng lệnh scale, đây là lệnh không có trong Cad.

>>> Xem thêm: Hướng dẫn cách co giãn không cần resize trong cad

Lệnh scale có tác dụng phóng to hoặc thu nhỏ kích thước của bản vẽ

Cách sử dụng lệnh scale trong AutoCAD

Khi nói đến cách sử dụng lệnh scale trong Cad, nhiều người thường nghĩ rằng nó khá phức tạp. Tuy nhiên, thực tế việc sử dụng lệnh này rất đơn giản. Để sử dụng lệnh tỷ lệ, điều đầu tiên bạn cần quan tâm là các yếu tố: Lệnh: SC / Phím cách (Enter) / Chọn. Các phần tử này được giao nhiệm vụ chọn điểm gốc trên đối tượng tỷ lệ, cũng như triển khai phương thức đối tượng tỷ lệ 1.

Cách sử dụng lệnh scale trong cad cơ bản?

– Bước 1: Kiểu SC sau đó nhấn Đăng nhập để thực hiện quét khu vực của đối tượng bạn muốn chia tỷ lệ

Lệnh chia tỷ lệ trong Cad

– Bước 2: Quét chọn vùng cần thiết của đối tượng Cầu thang và nhấn phím PHÒNG

Cách sử dụng lệnh Scale trong Cad

– Bước 3: Click chọn một điểm gốc trên đối tượng. Điểm này còn được gọi là tiêu điểm. Từ thời điểm này, bạn có thể phóng to hoặc thu nhỏ đối tượng. Bạn cũng nên lưu ý rằng điểm này không thể di chuyển. Tại thời điểm này, nhập tỷ lệ bạn muốn thực hiện. Ví dụ muốn phóng to đối tượng lên 4 lần thì gõ 4.

ghi chú: Kết quả phóng to hoặc thu nhỏ sẽ phụ thuộc vào tỷ lệ bạn muốn chia tỷ lệ.

– Để phóng to, nhập một số dương

– Muốn phóng to thì nhập số âm

Chọn điểm gốc trên đối tượng để phóng to hoặc thu nhỏ

Cách sử dụng lệnh Scale nâng cao trong Cad

Sử dụng lệnh Scale trong Cad với tham số Reference

Như đã hướng dẫn ở bước 3 trên, thay vì nhập tỷ lệ chính xác, bạn nhập MIỄN PHÍ để chọn tham số Thẩm quyền giải quyết

Sử dụng lệnh Scale trong CAD với tham số Reference

Bước 1: Tại lệnh Chỉ định độ dài tham chiếu: Tại dòng lệnh, lệnh sẽ yêu cầu bạn chỉ định độ dài của tham chiếu. Đây là độ dài của cửa sổ dọc chạy dọc theo trục X. Bạn có thể nhập và nhấn phím PHÒNG.

Nhập chiều dài dọc theo trục X

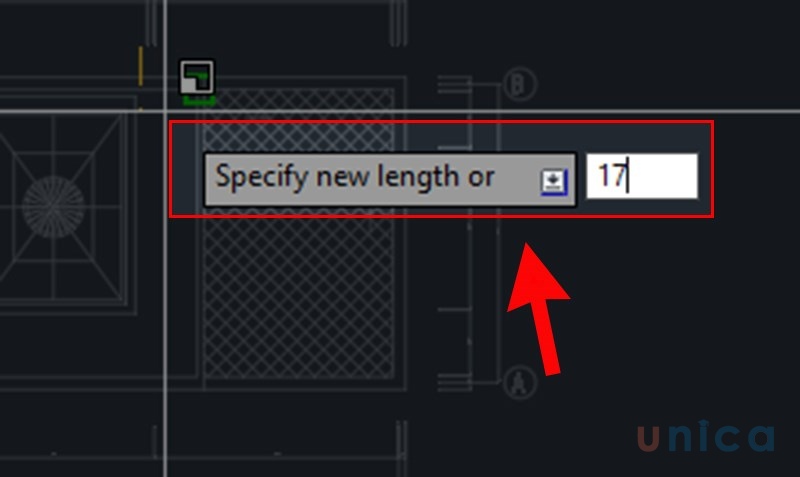

Bước 2: Trên dòng lệnh Chỉ định độ dài mới: Dòng lệnh sẽ nhắc bạn chỉ định độ dài mới mà bạn muốn cho dòng đơn vị cửa sổ trong ví dụ. Nhập giá trị mong muốn và nhấn PHÒNG Một lần nữa

Lệnh chia tỷ lệ cho Khối

Để sử dụng lệnh Scale trong Blocks, điều đầu tiên bạn cần nhớ là khi tạo block, bạn cần đánh dấu vào ô “Scale Uniformly” nằm trong hình này.

Cách sử dụng lệnh Scale cho Blocks

Bước 1: Bạn dùng Tôi ra lệnh (Enter) NHẤP CHUỘT PHÒNG hoặc chìa khóa Đăng nhập

Lệnh chia tỷ lệ cho Khối

Bước 2: Bạn chèn khối vừa tạo và sử dụng hệ số tỷ lệ là 1 dọc theo trục X VÀ 1,5 dọc theo trục Y. Bạn giữ cân dọc theo trục Ông. Để trở thành Đầu tiên > Báo chí ĐƯỢC RỒI

Sử dụng lệnh Chia tỷ lệ để chặn

Cách sử dụng lệnh Scale cho file Xref và hình ảnh

– Bước 1: Bạn gõ lệnh KẾT HỢP > Nhấn phím PHÒNG và hãy nhấn Đăng nhập

Sử dụng lệnh Scale cho tệp Xref

Bước 2: Bạn chọn vị trí lưu file của mình, sau đó chọn bản vẽ và in mở

Chọn vị trí lưu tệp

Bước 3: Cửa sổ Xref bật lên nơi bạn có thể gán các tỷ lệ khác nhau cho các trục khác nhau. Bạn có thể giữ tất cả các trục ở 1 để giữ kích thước ban đầu của Xref Đính kèm. Sau đó nhấn Đăng nhập.

Đặt các tỷ lệ khác nhau trên các trục khác nhau

Bước 4: Ngay cả sau khi thêm tệp Xref, bạn có thể chọn thay đổi tỷ lệ bằng bảng thuộc tính Bảng thuộc tính. Tổ hợp các tổ hợp phím Ctrl+1 bảng thuộc tính sẽ mở bản vẽ và thay đổi tỷ lệ từ tab hình học

Đặt các tỷ lệ khác nhau trên các trục khác nhau

Lệnh chia tỷ lệ trong Cad cho Hatch

Giống như bước 4 ở phần trên, bạn có thể chọn thay đổi nhìn trộm trong phần phần Người mẫu có sẵn trong bảng thuộc tính tài sản như hình dưới đây

Lệnh chia tỷ lệ trong Cad cho Hatch

Lưu ý khi sử dụng lệnh sc trong Cad

Khi sử dụng lệnh scale trong Autocad bạn cần chú ý đến 2 yếu tố: nguồn gốc scale của đối tượng và phương thức scale của đối tượng. Đặc biệt:

– Object scale origin: Đây là điểm tham chiếu để làm cho đối tượng di chuyển trong quá trình scale. Bạn cũng nên lưu ý rằng tỷ lệ không phụ thuộc vào chuyển động mà phụ thuộc vào đường kẻ từ tâm của hình ảnh sau khi chia tỷ lệ đến gốc.

– Phương thức 1 scale object: Có 2 phương thức bạn cần chú ý khi sử dụng lệnh scale trong Cad là Copy và Reference. Trong đó copy có tác dụng cho phép bạn co giãn ảnh và giữ nguyên kích thước, vị trí của ảnh cũ. Tham chiếu cho phép bạn chia tỷ lệ thành kích thước mặc định.

>>> Xem thêm: Chia tỷ lệ lệnh theo 2 hướng trong Autocad theo trục X và Y

Khi bạn chạy lệnh tỷ lệ autocad, bạn nên chú ý đến nguồn gốc và phương pháp tỷ lệ.

Có thể thấy, phương pháp chia tỷ lệ trong cad rất đơn giản và dễ thực hiện, chỉ cần bạn nắm vững một số phương pháp chia tỷ lệ trong quá trình thực hành. Khi sử dụng Autocad để vẽ bản vẽ, ngoài việc biết cách sử dụng lệnh scale, bạn cần nắm vững nhiều bước kỹ thuật và hiệu ứng khác thì bản vẽ mới chính xác và đẹp mắt. Để nắm rõ các bước kỹ thuật và hiệu ứng trong Autocad các bạn có thể tham khảo khóa học học autocad Cơ bản và nâng cao với sự hướng dẫn chi tiết từ các chuyên gia hàng đầu.

Để có thêm những kiến ​​thức nâng cao trong lĩnh vực thiết kế cũng như những công cụ hỗ trợ đắc lực trong quá trình thiết kế bản vẽ. Vui lòng đọc tiếp để tìm hiểu thêm các phím học 3dmax Tại Chaolong TV, các bài học được thiết kế chi tiết theo hướng dẫn từ cơ bản đến nâng cao giúp học viên dễ hiểu và có thể áp dụng ngay vào quá trình thiết kế của mình.

Chúc may mắn!
