Cách chỉnh sửa ảnh trong Cad nhanh chóng không bị lỗi file

Để bản vẽ kỹ thuật được hoàn chỉnh và đẹp mắt hơn thì trong quá trình thiết kế cần tiến hành các thao tác Chỉnh sửa ảnh trong Cad. Tuy nhiên, nhiều người dùng không biết chỉnh sửa ảnh nên bản vẽ khi in ra thường bị lỗi file. Để quá trình học Autocad và bản vẽ của bạn được hoàn thiện hơn, trong bài viết dưới đây Chaolong TV sẽ chia sẻ cho bạn những cách chỉnh sửa ảnh đơn giản và chính xác nhất.

Cách 1: Copy ảnh từ Word dán vào Cad

Thông thường khi thiết kế bản vẽ bạn sẽ cần chèn ảnh và thực hiện các thao tác chỉnh sửa ảnh như: chèn logo công ty, ảnh thực tế, chèn chữ cho ảnh, ảnh phối cảnh ngôi nhà…. Để thực hiện được các thao tác này trước hết bạn phải sử dụng lệnh Chèn -> Ảnh raster -> Tham khảo và duyệt đến tệp ảnh để chèn vào bản vẽ. Sau đó, bạn chỉ thực hiện các thao tác chỉnh sửa ảnh sau. Dưới đây là cách chỉnh sửa ảnh nhanh và không bị lỗi file khi thực hiện trên máy tính khác.

Theo các nhà thiết kế chuyên nghiệp, việc chỉnh sửa hình ảnh trong Cad bằng lệnh Insert và Reference sẽ khiến hình ảnh dễ bị mất khi thao tác trên máy tính khác. Do đó, thay vì dùng lệnh, bạn cần copy ảnh vào Word, sau đó copy ảnh từ Word vào bản vẽ Cad, rồi chỉnh sửa. Cách này tuy tốn thời gian và rườm rà nhưng được xem là giải pháp hoàn hảo trong chỉnh sửa ảnh, tránh tình trạng mất ảnh khi sao chép hình vẽ sang máy tính khác. Các bước copy từ Word dán vào Cad như sau:

Bước 1: Bạn mở phần mềm CAD với Word

Bạn mở phần mềm autocad và word

Bước 2: Bạn copy ảnh và chèn vào từ

Copy ảnh chèn vào word

Bước 3: Nhấp chuột phải và chọn sao chép

Nhấp chuột phải vào hình ảnh và chọn sao chép

Bước 4: Vào phần mềm Autocad nhấn tổ hợp phím Ctrl + VẼ > Chọn các điểm đã chọn trong CAD

Nhấn Ctrl + V trong CAD

và đây là kết quả

Kết quả sau khi thực hiện

>>> Xem thêm: Cách tạo khối thuộc tính trong Cad chính xác tuyệt đối

Để ảnh chỉnh sửa không bị lỗi, bạn cần copy ảnh từ word rồi dán vào CAD

Cách 2: Sử dụng lệnh eTransmit

Thay vì dùng lệnh Insert và lệnh Reference, bạn nên dùng lệnh eTransmit để chỉnh sửa ảnh, như vậy sẽ tránh được lỗi file. Đây là lệnh đóng vai trò đóng gói file ảnh trong phần mềm Autocad. Vì vậy, sau khi chỉnh sửa ảnh trong Cad, bạn nên sử dụng lệnh eTransmit để đóng gói file ảnh, giúp tránh sai sót khi chuyển đổi bản vẽ. Ngoài việc đóng tệp hình ảnh, lệnh eTransmit còn được dùng để đóng tệp bản vẽ. Các bước để chạy lệnh eTransmit như sau:

Bước 1: Bạn mở bản vẽ autocad bất kỳ trong file đó, dùng menu tài liệu -> truyền tải điện tử

Sử dụng Tệp để chọn eTransmit

Bước 2: Hộp thoại Tạo đài truyền hình xuất hiện cho phép bạn chọn các chức năng bổ sung

cái nút Thêm tập tin sẽ cho phép bạn chọn các tệp bổ sung trong hồ sơ của mình

cái nút cấu hình đường truyền sẽ cho phép bạn chọn từ các nhà đóng gói bổ sung

Sau khi chọn lệnh cấu hình đường truyềnhộp thoại cấu hình đường truyền nó sẽ xuất hiện.

Chọn các chức năng bổ sung trong hộp thoại Tạo luồng.

Bước 3: Chọn lệnh BIÊN TẬP để tiếp tục thay đổi tùy chọn

Chọn Chỉnh sửa để thay đổi các tùy chọn

Bước 4: Hộp thoại Sửa đổi cài đặt phát trực tuyến trình diễn

Bạn tiếp tục thiết lập các tùy chọn đóng gói.
Hai cài đặt được sử dụng phổ biến nhất là

• Phông chữ bao gồm Cho phép sử dụng các phông chữ có trong gói
• Liên kết tài liệu tham khảo bên ngoài Cho phép liên kết xref với bản vẽ. Bây giờ các đối tượng xref sẽ trở thành các khối trong bản vẽ và độc lập với tệp gốc

Giữ tùy chọn đóng gói

Cách 3: Sử dụng lệnh OLE Object

Lệnh object cũng là một trong những lệnh phổ biến được nhiều designer sử dụng để chỉnh sửa hình ảnh trong Cad. Cụ thể, đây là lệnh dùng để thay đổi định dạng hình ảnh, giúp tránh tình trạng hình vẽ không in được do lỗi file. Cách thực hiện: đầu tiên, bạn bấm lệnh Insert, sau đó bấm lệnh OLE Object, rồi duyệt đến file ảnh cần chỉnh sửa. Khi bạn hoàn tất, hãy nhấp vào Ok để thay đổi định dạng trở lại bmp. Đối với định dạng này, bạn có thể chắc chắn rằng mình sẽ không gặp phải bất kỳ lỗi tệp nào trong quá trình in.

Bước 1: Bạn mở phần mềm AutoCAD

Lệnh OLE Object giúp ngăn ngừa hỏng tệp hình ảnh trong quá trình in

Bước 2: Trên thanh công cụ bạn nhập đẩy Lựa chọn Đối tượng Ole

Cách sử dụng lệnh OLE Object

Bước 3: Một hộp thoại xuất hiện Chèn đối tượng, Lựa chọn Tạo mới > Lựa chọn Ảnh về bàn chải và hãy nhấn Đăng nhập

Chọn hình ảnh cọ vẽ

Bước 4: Hộp thoại Hình ảnh bitmap trong Drawing trình diễn, bạn chọn dán và hãy nhấn dán từ

Chọn Dán và nhấn Dán từ

Bước 5: Bạn chọn hình ảnh muốn chèn nhấn Mở sau đó đóng hộp thoại

Chọn hình ảnh bạn muốn chèn

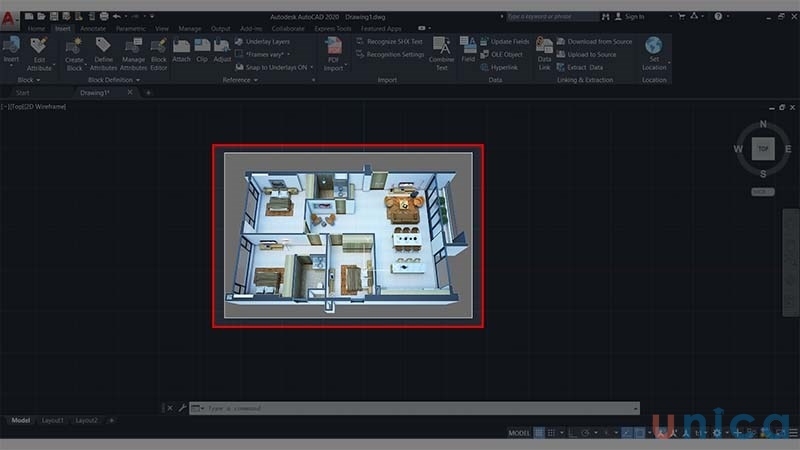

Đây là kết quả sau khi thực hiện

Kết quả sau khi thực hiện

Cách 4: In ảnh trong Cad có hoặc không có khung

Khi thiết kế bản vẽ CAD, nhiều người thường tạo khung ảnh để liên hệ tỷ lệ và kích thước. Tuy nhiên khi in muốn hình ảnh đẹp hơn thì cần phải tháo khung ra. Và để in ảnh có hoặc không có khung, hãy làm theo các bước sau:
– Bước 1: Bạn vào lệnh Sửa đổi trong giao diện AutoCADsau đó nhấn chọn Đối tượng -> Hình ảnh -> Khung
– Bước 2: trong thư mục Khungbạn tiếp tục đặt giá trị cho biến Khung ảnh = 0 và mặc định là Đầu tiên.
– Bước 3: NHẤP CHUỘT ĐƯỢC RỒI để hoàn thành lệnh.
Khi thực hiện thao tác này, bạn cần lưu ý rằng khi viền ảnh bị ẩn, bạn sẽ không thể chọn đối tượng trong ảnh. Nếu muốn trở về chế độ ban đầu thì ta set giá trị cho biến Imageframe = 1.

>>> Xem thêm: 4 Thủ Thuật Giúp Bạn Chỉnh Hatch Nhanh Trong Cad

Biến Imageframe trong giao diện Cad có chức năng hỗ trợ in ảnh có khung hoặc không khung

Cách khắc phục lỗi chèn ảnh CAD

Đối với cách chèn ảnh vào cad thì làm theo cách thông thường: Đầu tiên chọn file ảnh cần chèn, sau đó nhấn tổ hợp phím Ctrl+mở autocad nhấn tổ hợp phím Ctrl + VẼ

Cách này tuy đơn giản nhưng hay gây ra lỗi khi copy sang máy khác như hình:

Lỗi chèn ảnh vào CAD

Hình ảnh không hiển thị do autocad không tìm thấy hình ảnh đã chèn trong thư mục. Vì vậy, trước khi gửi ảnh sang thiết bị khác, bạn cần sử dụng lệnh chuyển tiếp để tránh những sai lầm.

Như vậy với 4 cách chia sẻ các bạn đã phần nào hiểu được cách chỉnh sửa ảnh trong Cad. Tuy nhiên, các phương pháp trên đều có điểm mạnh và điểm yếu, một số người cảm thấy không hài lòng với các bước thực hiện. Vì vậy, bạn cần phải biết thêm kiến ​​thức trong khóa học autocad về kỹ thuật, thiết kế và trình bày bản vẽ kỹ thuật có sự trợ giúp của máy tính trong AutoCad để phục vụ công việc thiết kế của mình hiệu quả hơn.

Qua bài viết trên các bạn đã biết được 4 cách chỉnh sửa ảnh trong Cad đơn giản, nhanh chóng và chính xác.

Chúc may mắn!
